AT-ZS-10-1"-A

AT-ZS-10-1"-A

Artikelnr.: 15-8205-1.22

Versandkostenfrei

33 Einheiten verfügbar

Weitere verfügbar in spätestens 25 Tagen

294,70 €*

Preise exkl. MwSt. zzgl. Versandkosten

Dichtungen

Produktdatenblätter

.PDF
Datenblatt Kerzenfiltergehäuse AT-ZS
Adapter: DOE (Flachdichtung)
Anzahl Filterelemente: 1
Ausgang_Größe: 1"
Ausgang_Nach: Innengewinde DIN ISO 228 G / BSPP
Befestigung: 4 x M6 Buchse
Besonderheiten: mit Zugstange
Betriebsdruck_Max: 16 bar
Betriebsdruck_Min: 0 bar
Betriebstemperatur_Max: 80 °C
Betriebstemperatur_Min: 5 °C
Bezeichnung: Kerzenfiltergehäuse aus Edelstahl
Eingang_Größe: 1"
Eingang_Nach: Innengewinde DIN ISO 228 G / BSPP
Entleerung_Größe: 3/8"
Entleerung_Nach: Innengewinde DIN ISO 228 G / BSPP
Entlüftung_Größe: 1/8"
Entlüftung_Nach: Innengewinde DIN ISO 228 G / BSPP
Filterelementlänge: 9 3/4" - 10"
Gefertigt nach Druckgeräterichtlinie: 2014/68/EU Artikel 4, Abs. 3
Oberfläche Unterteil Außen: elektropoliert
Verschluss Gehäuse: Überwurfmutter
Volumen Gehäuse: 1,75 l
Werkstoff Kopf: Edelstahlguss 1.4301
Werkstoff Unterteil: Edelstahl 1.4404
Hauptgruppe: Kerzenfiltergehäuse
Untergruppe: Kerzenfiltergehäuse Edelstahl
Subgruppe: AT-ZS
Produktinformationen "AT-ZS-10-1"-A"
Ein-/Ausgang: 1" Innengewinde |
Länge Filterelement: 9 3/4" bis 10" |
Werkstoff: V2A

Zubehör

AT+F501+F502 Haltewinkel
AT+F501+F502 Haltewinkel
mit Schrauben Werkstoff: Edelstahl 1.4301

7,00 €*
Details
Differenzdruckanzeiger MAG-25-2 Viton
Differenzdruckanzeiger MAG-25-2 Viton
Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Viton Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*
Details
Differenzdruckanzeiger MAG-25-2 Perbunan
Differenzdruckanzeiger MAG-25-2 Perbunan
Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Perbunan Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

417,78 €*
Details
Differenzdruckanzeiger MAG-25-2 EPDM
Differenzdruckanzeiger MAG-25-2 EPDM
Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 80°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): EPDM Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*
Details
Differenzdruckanzeiger MAG-25-2 Silikon
Differenzdruckanzeiger MAG-25-2 Silikon
Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Silikon Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*
Details
Montagekit Differenzdruckanzeiger AT L->R
Montagekit Differenzdruckanzeiger AT L->R
Durchfluß von Links nach Rechts Für Gehäuse AT-G (nicht für gedrehten Filterkopf) Werkstoff: 1.4571/1.4301

155,00 €*
Details
Montagekit Differenzdruckanzeiger AT R->L
Montagekit Differenzdruckanzeiger AT R->L
Durchfluß von Rechts nach Links Für Gehäuse AT-G (nicht für gedrehten Filterkopf) Werkstoff: 1.4571/1.4301

155,00 €*
Details
Ventil 3/8" mit Schlauchtülle 10 mm
Ventil 3/8" mit Schlauchtülle 10 mm
Entlüftungssventil für BF1+2, KFE-FD-3+6, BFG-N Entleerungsventil für F501, F502, AT-Gehäuse Werkstoff: Edelstahl mit Abdichtband

22,80 €*
Details
AT Montageschlüssel
AT Montageschlüssel
Werkstoff: Aluminium

11,50 €*
Details
Entlüftungsventil für 1/8" mit Schlauchtülle 8 mm
Entlüftungsventil für 1/8" mit Schlauchtülle 8 mm
mit 1/4" Kugelhahn und Reduzierung Werkstoff: Edelstahl mit Abdichtband

22,30 €*
Details

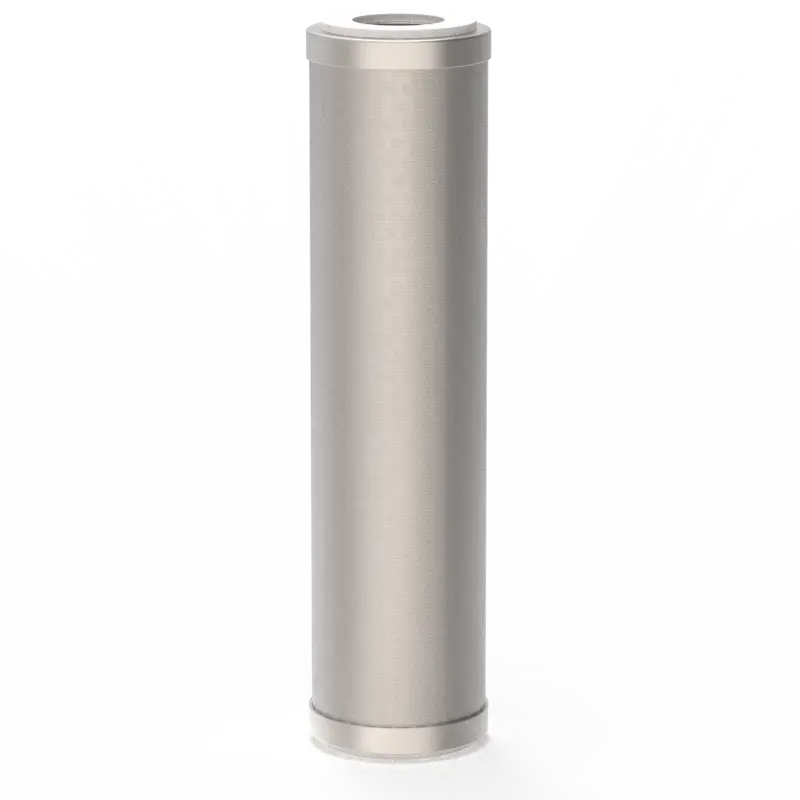

Edelstahl-Filterelemente

MS-248-10
MS-248-10
Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 10 µm Länge: 248 mm Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

130,50 €*
Details
MS-248-100
MS-248-100
Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 100 µm Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

111,20 €*
Details
MS-248-100-WD
MS-248-100-WD
Dichtungen: Viton
Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 100 µm Länge: 248 mm

163,80 €*
Details
MS-248-2
MS-248-2
Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 2 µm (nominal) Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

165,90 €*
Details
MS-248-200
MS-248-200
Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 200 µm Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

109,80 €*
Details
MS-248-25
MS-248-25
Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 25 µm Länge: 248 mm Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

116,80 €*
Details
MS-248-250
MS-248-250
Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 250 µm Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

109,80 €*
Details
MS-248-3
MS-248-3
Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 3 µm Länge: 248 mm Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

172,50 €*
Details
MS-248-300
MS-248-300
Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 300 µm Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

109,80 €*
Details
MS-248-350
MS-248-350
Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 350 µm Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

109,80 €*
Details
MS-248-5
MS-248-5
Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 5 µm Länge: 248 mm Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

165,00 €*
Details
MS-248-50
MS-248-50
Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 50 µm Länge: 248 mm Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

112,70 €*
Details
MS-248-75
MS-248-75
Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 75 µm Länge: 248 mm Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

111,20 €*
Details

Meltblown-Filterelemente

AX1-10-FDA
AX1-10-FDA
Länge: 10 Zoll | Feinheit: 1 µm | Werkstoff: Polypropylen
Details
AX10-10
AX10-10
Länge: 10 Zoll | Feinheit: 10 µm | Werkstoff: Polypropylen
Details
AX10-10-FDA
AX10-10-FDA
Länge: 10 Zoll | Feinheit: 1 µm | Werkstoff: Polypropylen
Details
AX100-10
AX100-10
Länge: 10 Zoll | Feinheit: 100 µm | Werkstoff: Polypropylen
Details
AX20-10
AX20-10
Länge: 10 Zoll | Feinheit: 20 µm | Werkstoff: Polypropylen
Details
AX20-10-L
AX20-10-L
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 20 µm (nominal) Länge: 10"
Details
AX25-10
AX25-10
Länge: 10 Zoll | Feinheit: 25 µm | Werkstoff: Polypropylen
Details
AX50-10
AX50-10
Länge: 10 Zoll | Feinheit: 50 µm | Werkstoff: Polypropylen
Details
AX75-10
AX75-10
Länge: 10 Zoll | Feinheit: 75 µm | Werkstoff: Polypropylen
Details
STC 0.5-10NN
STC 0.5-10NN
Länge: 10 Zoll | Feinheit: 0,5 µm | Werkstoff: Polypropylen

9,00 €*
Details
STC 1-10NN
STC 1-10NN
Länge: 10 Zoll | Feinheit: 1 µm | Werkstoff: Polypropylen

7,20 €*
Details
STC 10-10NN
STC 10-10NN
Länge: 10 Zoll | Feinheit: 10 µm | Werkstoff: Polypropylen

6,60 €*
Details
STC 20-10NN
STC 20-10NN
Länge: 10 Zoll | Feinheit: 20 µm | Werkstoff: Polypropylen

6,60 €*
Details
STC 5-10NN
STC 5-10NN
Länge: 10 Zoll | Feinheit: 5 µm | Werkstoff: Polypropylen

6,60 €*
Details
STC 50-10NN
STC 50-10NN
Länge: 10 Zoll | Feinheit: 50 µm | Werkstoff: Polypropylen

5,70 €*
Details
STC 75-10NN
STC 75-10NN
Länge: 10 Zoll | Feinheit: 75 µm | Werkstoff: Polypropylen

5,70 €*
Details

Garnwickel-Filterelemente

TWK1-10-PP
TWK1-10-PP
Länge: 10 Zoll | Feinheit: 1 µm | Werkstoff: Polypropylen
Details
TWK1-10-SB
TWK1-10-SB
Länge: 10 Zoll | Feinheit: 1 µm | Werkstoff: Edelstahl/Baumwolle
Details
TWK10-10-PB
TWK10-10-PB
Länge: 10 Zoll | Feinheit: 10 µm | Werkstoff: PP/Baumwolle
Details
TWK10-10-PP
TWK10-10-PP
Länge: 10 Zoll | Feinheit: 10 µm | Werkstoff: Polypropylen
Details
TWK10-10-SB
TWK10-10-SB
Länge: 10 Zoll | Feinheit: 10 µm | Werkstoff: Edelstahl/Baumwolle
Details
TWK10-10-SGF
TWK10-10-SGF
Länge: 10 Zoll | Feinheit: 10 µm | Werkstoff: Edelstahl/Glasfaser
Details
TWK10-10-SP
TWK10-10-SP
Länge: 10 Zoll | Feinheit: 10 µm | Werkstoff: Edelstahl/PP
Details
TWK100-10-PP
TWK100-10-PP
Länge: 10 Zoll | Feinheit: 100 µm | Werkstoff: Polypropylen
Details
TWK100-10-SB
TWK100-10-SB
Länge: 10 Zoll | Feinheit: 100 µm | Werkstoff: Edelstahl/Baumwolle
Details
TWK150-10-PP
TWK150-10-PP
Länge: 10 Zoll | Feinheit: 150 µm | Werkstoff: Polypropylen
Details
TWK150-10-SB
TWK150-10-SB
Länge: 10 Zoll | Feinheit: 100 µm | Werkstoff: Edelstahl/Baumwolle
Details
TWK20-10-PP
TWK20-10-PP
Länge: 10 Zoll | Feinheit: 20 µm | Werkstoff: Polypropylen
Details
TWK200-10-PP
TWK200-10-PP
Länge: 10 Zoll | Feinheit: 200 µm | Werkstoff: Polypropylen
Details
TWK25-10-PP
TWK25-10-PP
Länge: 10 Zoll | Feinheit: 25 µm | Werkstoff: Polypropylen
Details
TWK25-10-SB
TWK25-10-SB
Länge: 10 Zoll | Feinheit: 25 µm | Werkstoff: Edelstahl/Baumwolle
Details
TWK250-10-PP
Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 250 µm (nominal) Länge: 10 "
Details
TWK3-10-PP
TWK3-10-PP
Länge: 10 Zoll | Feinheit: 3 µm | Werkstoff: Polypropylen
Details
TWK5-10-PP
TWK5-10-PP
Länge: 10 Zoll | Feinheit: 5 µm | Werkstoff: Polypropylen
Details
TWK5-10-PPW
TWK5-10-PPW
Garnwickelement Werkstoff: komplett Polypropylen gewaschen Feinheit: 5 µm (nominal) Länge: 10 "
Details
TWK5-10-SB
TWK5-10-SB
Länge: 10 Zoll | Feinheit: 5 µm | Werkstoff: Edelstahl/Baumwolle
Details
TWK50-10-PP
TWK50-10-PP
Länge: 10 Zoll | Feinheit: 50 µm | Werkstoff: Polypropylen
Details
TWK50-10-SB
TWK50-10-SB
Länge: 10 Zoll | Feinheit: 50 µm | Werkstoff: Edelstahl/Baumwolle
Details
TWK50-10-SP
TWK50-10-SP
Länge: 10 Zoll | Feinheit: 50 µm | Werkstoff: Edelstahl/PP
Details
TWK75-10-PP
TWK75-10-PP
Länge: 10 Zoll | Feinheit: 75 µm | Werkstoff: Polypropylen
Details

Ersatzteile
AT Gusskopf 3/4"
Werkstoff: Edelstahlguss 1.4301 Ein-/Ausgang: 3/4" Innengewinde
Details
AT Sumpf mit Ablass 10" (neu)
Werkstoff: 1.4404 elektropoliert Ablass: 3/8" IG
Details
AT Sumpf ohne Ablass 10"
Werkstoff: 1.4404 elektropoliert
Details
AT Überwurfmutter
Werkstoff: Edelstahl
Details
AT Zugstange 10"
Gewindestange AD 8 x L 295 mm M8 x30 beidseitig Nach Zeichnung 26-33-03 Werkstoff 1.4404
Details
AT-ZS Mutter für Zugstange
Werkstoff: Edelstahl 1.4301
Details

Ersatzdichtungen

AT Dichtung EPDM
AT Dichtung EPDM
Werkstoff: EPDM
Details
AT Dichtung EPDM (FDA)
AT Dichtung EPDM (FDA)
Werkstoff: EPDM FDA konform Peroxidische Vernetzung
Details
AT Dichtung FFKM
AT Dichtung FFKM
Werkstoff: FFKM
Details
AT Dichtung Perbunan
AT Dichtung Perbunan
Werkstoff: Perbunan
Details
AT Dichtung Silikon (FDA)
AT Dichtung Silikon (FDA)
Werkstoff: Silikon (FDA)
Details
AT Dichtung Silikon, Teflon ummantelt
AT Dichtung Silikon, Teflon ummantelt
Werkstoff: Silikon, Teflon ummantelt
Details
AT Dichtung Viton
AT Dichtung Viton
Werkstoff: Viton
Details
AT Dichtung Viton, Teflon ummantelt
AT Dichtung Viton, Teflon ummantelt
Werkstoff: Viton, Teflon ummantelt FDA-konform
Details
